Чем отличается кабель ввг от ввг (нг ls пнг)

Кабели нг(А)-LSLTx и нг(А)-HFLTx

нг(А)-LSLTx – не распространяют горение при групповой прокладке, категория пучка «А», с низким дымо-газовыделением (Low Smoke) и низкой токсичностью продуктов горения (Low Toxicity)

Разработан в России, в Европе нет низкотоксичных кабелей. Разработчики ФЗ-123 и ГОСТ 31565-2012 очень гордятся тем, что удалось внедрить данные требования по пожарной безопасности.

Раздел 6  таблица 2 ГОСТ 31565-2012

Индекс нг(А)-LSLTx имеет узкую специализацию, используется только в дет.садах, школах, больницах, домах престарелых, в спальных корпусах образовательных учреждений интернатного типа и детских учреждений.

нг(А)-HFLTx — не распространяют горение при групповой прокладке, с низкой коррозионной активностью продуктов горения (Halogen Free), низкой токсичностью продуктов горения (Low Toxicity)

нг(А)-HFLTx не подтвержден ни одним производителем, поэтому вы его нигде не найдете, т.к. на рынке пока не существует материалов, которые проходят испытания одновременно с низкой коррозионной и низкой токсичностью продуктов горения.

Относительно недавно стали появляться Lan-кабели от Европейских и Китайских производителей с индексами и описаниями нг(А)-HFLTx. В большинстве случае эти сертификаты сомнительны, т.к. кабели не могли пройти испытания HF по низкой токсичности без материалов, которых пока нет на рынке. Сертификаты этих производителей на нг(А)-HFLTx добровольные, а это грубое нарушение, т.к. сертификация по пожарной безопасности кабеля является обязательной. Добровольная сертификация может только доказать, что кабель не распространяет горение при групповой прокладке, но не дает возможности указать класс пожарной опасности кабеля, т.к. реальные испытания не проводились.

На данный момент нг(А)-HFLTx, прошедший обязательную сертификацию соответствия, невозможно найти. Если вы встретили кабель нг(А)-HFLTx с сертификатом — старайтесь не закладывать его в свой проект.

Кабели нг(А)-FRLSLTx и нг(A)-FRHFLTx

нг(А)-FRLSLTx – огнестойкий низкотоксичный кабель, не распространяющий горение при групповой прокладке, с низкой коррозионной активностью (Fire Resistant Low Smoke Low Toxic)

Раздел 6  таблица 2 ГОСТ 31565-2012

Здесь всё то же самое, как с вышеупомянутыми кабелями нг(А)-LSLTx и нг(А)-HFLTx для дет.садов, больниц и т.д., но с одной существенной разницей — кабели с приставкой FR применяются для систем противопожарной защиты и других систем, которые должны работать при пожаре.

Кабели Герда

Кабели ГЕРДА монтируют в системах для приема/передачи данных в спектре до 4 МГц в электрооборудовании и для межприборного соединения электроприборов функционирующих до 400 В, 50/60 Гц. Кабели имеют возможность использоваться для создания числовых информационных шин: RS.485/482/422, в системах, которые требуют применение «витой пары» в роли канала получения информации.

Популярные модификации кабелей Герда:

  • КВБнг(А)-FRLS, универсальный тип, медь луженая, бронированный оцинкованной лентой, огнестойкий, мало дымный;
  • КВБнг(А)-FRLSLTx, универсальный тип, медь луженая бронированный оцинкованной лентой, огнестойкий, мало дымный, с малой токсичностью дыма;
  • КВБнг(А)-LS:, универсальный тип, медь луженая бронированный оцинкованной лентой, огнестойкий, мало дымный, не распространяющие огонь при групповой укладке.

Преимущества кабелей ВВГ

Благодаря своим прекрасным техническим характеристикам, силовые кабели марки ВВГ обладают следующими преимуществами:

  1. Обеспечение высокого качества передаваемой электроэнергии. Главная задача любой системы электропередачи – это максимально сохранить показатели качества электрической энергии. Для этого проводники такой системы должны обладать такими техническими характеристиками, как низкое активное и реактивное сопротивление, а также высокое качество изоляции. На сегодняшний день медь является одним из лучших материалов для использования в такого рода системах.
  2. Негорючесть. Позволяет применять провода этого типа в помещениях с повышенной пожароопасностью.
  3. Высокая прочность изоляции на разрыв. Дает возможность не только обезопасить электрическую сеть от возникновения коротких замыканий в случае непреднамеренных механических воздействиях на провода, но и обеспечивает удобство монтажа проводки, а также эксплуатации электроприборов. Кроме того, изделия марки ВВГ отличаются повышенной устойчивостью к механическим вибрациям.
  4. Высокие диэлектрические свойства изоляции ПВХ. Это позволяет изготавливать надежные и мощные кабели сравнительно небольшого диаметра. Согласно нормативным документам, каждый силовой кабель ВВГ медный проходит испытания повышенным напряжением, величина которого, в зависимости от номинального напряжения кабеля, составляет 3 или 3,5 кВ.
  5. Устойчивость к действию влаги. Хотя такие изделия и не рассчитаны на прокладку в воде, однако их изоляция достаточно устойчива к воздействию влажной среды. Это позволяет использовать кабели такого типа в местах с повышенной влажностью (достигающей 98%), к которым относятся ванные комнаты, санузлы, кухни, душевые кабины и т. д.
  6. Высокая надежность. Силовой кабель ВВГ, проложенный в защитных системах, таких как специальные кабельные короба, гофрированные трубки или кабелегоны, отличается исключительно высокой надежностью.
  7. Длительный срок эксплуатации. Согласно описанию технических характеристик, минимальный срок службы этого кабеля составляет 30 лет.
  8. Широкий модельный ряд. Большой выбор сечений медных и алюминиевых жил позволяет с высокой точностью подобрать необходимый диаметр кабеля для питания электроустановок определенной мощности. Это дает возможность существенно сэкономить средства при проектировке и монтаже электропроводки. Кроме того, возможность использовать кабели ВВГ-П (плоские) позволяет достигнуть максимального удобства при выполнении монтажных работ.
  9. Удобная цветовая и цифровая маркировка токопроводящих жил. Фазный провод имеет изоляцию белого, красного или коричневого цвета, нулевой провод – синего, а заземляющий – желтого с зеленой полосой.

Кабели силовые LS

При возникновении пожароопасной ситуации в здании, существует опасность возгорания электрических ПВХ-кабелей. Более того, они способны воспламениться сами по себе из-за перегрузок. Этот процесс может протекать скрыто за конструкционными элементами зданий и сооружений, в течение длительного периода времени. Но если даже огонь будет невидим, дым начнет распространяться из комнаты в комнату, выделяя токсичные газы. При таком сценарии выбраться из здания становится сложно. Это приводит к тому, что находящиеся в помещении люди теряют сознание и умирают до того, как огонь коснется их тел. Многочисленные пожары в электросетях по всему миру продемонстрировали пагубность использования устарелых ПХВ-изделий. Для того чтобы обезопасить людей от зловещего распространения ядовитого газа, рекомендуется установка новых LS-кабелей, которые в разы уменьшают количество выделяемого дыма и ядовитых газов, что значительно повышает вероятность безопасного спасения пострадавших. Кроме того, применение бездымной продукции облегчает противопожарные операции, так как пожарники могут  легко определить источник огня и быстро добраться до него.

Краткая история развития технологии производства LS-кабелей

Терминология «LS» взята из английского словосочетания «Low Smoke», что в буквальном переводе означает «низкий дым», а в технической русскоязычной литературе «мало дымный» или в маркировке кабелей – «с пониженным дымовыделением». Данный параметр должен соответствовать процедурам, определенным ГОСТ IEC 61034.1/2011. На самом деле, сегодня категория бездымных кабелей, входит в состав более широкой классификации огнестойкой проводниковой продукции: LSZH, LSF, LSHF, LSNH и других.

В настоящее время наблюдается тенденция роста использования электрических кабелей с низким содержанием дыма, для изготовления которых применяются материалы оболочки, еще более безопасные, производящие менее плотный дым. Такие защитные материалы почти не содержат высокотоксичных газов, называемых галогенами, в отличие от традиционных, таких как поливинилхлорид (ПВХ) и фторированный этиленпропилен (FEP).

Характеристики горючести ПВХ и FEP в оболочках кабелей, диэлектриках и других компонентах известны с 1970-х годов, а провода с альтернативными LS-материалами использовались в военных и ядерных системах уже с 1980 года. В 1987 года произошел пожар на станции метро Кингс-Кросс в Лондоне, в котором более 30 человек погибли, а 100 было ранено. Расследование показало, что причиной падения людей на эскалаторе стала задымленность от возгорания проводов в кабельных каналах. Огромное количество горящего электрического кабеля, привело к образованию густого черного дыма и удушливых токсичных газов, что крайне затрудняло выход людей и привело к многочисленным жертвам.

После этих трагических событий, ЕС пересмотрел свои требования на установку проводниковых изделий в общественных местах с большим количеством постоянно пребывающих людей. А страны члены Европейского Союза начали широко использовать проводниковую продукцию с модификацией LS. России для этого потребовалось больше времени по нескольким причинам, включая высокую стоимость изделия и противоречивые стандарты. Эти проблемы сегодня разрешены, и отечественная промышленность в достаточном объеме выпускает качественную проводниковую продукцию с параметрами LS, HF, FR или их сочетанием.

Области применения

Необходимость защиты, обеспечиваемой LS-проводниками, в большинстве областей сферы жизнедеятельности человека очевидна. Такие электротехнические изделия предпочтительно размещать в местах, где много проводников установлено в замкнутом пространстве, находятся рядом друг с другом, присутствует высокое напряжение, где ограниченные условия эвакуации, а система вентиляции неэффективная.

Именно поэтому, такие LS-изделия впервые были применены на подводных лодках, где спасение от огня не только трудно, а иногда и невозможно, а также на ядерных установках, где густой дым и токсичные коррозионные газы могут иметь катастрофические последствия.

Наиболее предпочтительными областями применения LS-изделий являются надземный, подземный, морской и воздушный транспорт, ТЭС, АЭС, коммутационные центры связи, туннели, гостиничные комплексы, театры и большие ночные клубы.

Определить, следует ли использовать LS-кабель, смогут  проектные организации, поскольку применение его целесообразно не всегда. К тому же изделия на основе ПВХ и FEP обладают своими преимуществами, которые слишком важны, чтобы их игнорировать. Кроме того замена их на кабели LS в некоторых местах неэффективно, например, в открытых пространствах, где дым и газы способны быстро рассеиваться самостоятельно. Проще говоря, изделия класса LS лучше всего подходят для сценариев, в которых традиционные модификации могут быть опасными.

Кабель без обозначения

Кабели без индекса обозначения — это обычные кабели, в них указывается только марка производителя, в конце нет никаких обозначений.

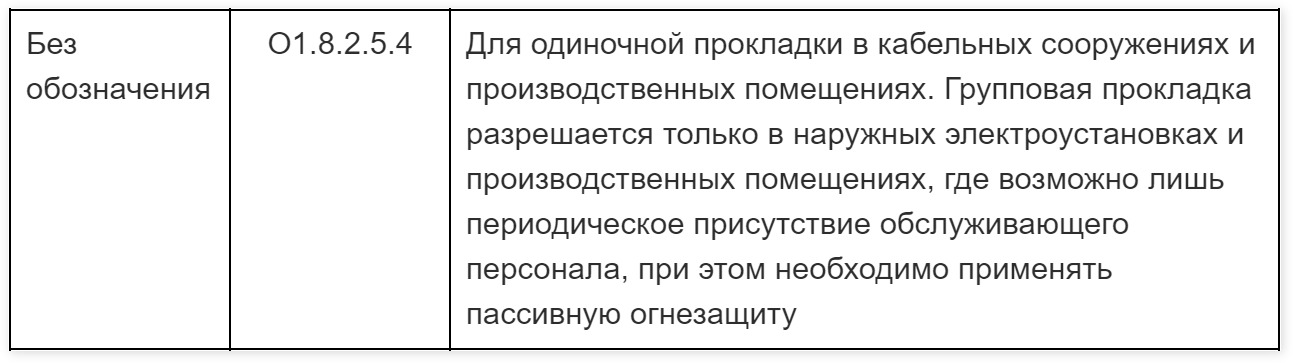

Раздел 6  таблица 2 ГОСТ 31565-2012

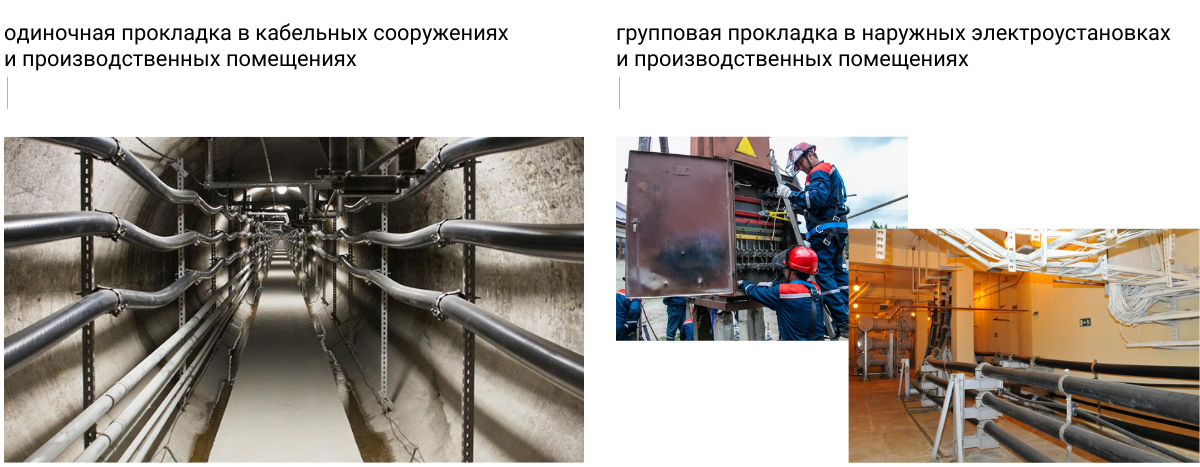

Групповая прокладка разрешается только в наружных электроустановках и производственных помещениях, где возможно лишь периодическое присутствие обслуживающего персонала. Например, в производственных помещениях стоит оборудование, куда раз в неделю заходят, чтобы снять показания датчиков. Наружными электроустановками, например, могут быть трансформаторы на улице с защитой от атмосферных осадков.

Кабели без обозначения активно использовали до конца 2009 года, они были максимально распространены на рынке. Например, марки КСПВ и КСВВ.

Государственные и европейские стандарты для LS- кабелей

Повышение спроса на LS-кабели породил определенную путаницу между производителями и не только в терминологии, но и стандартах, которые могут использоваться для тестирования такой продукции. В настоящее время в мире не существует стандартизированного подхода к терминологии, применимо к таким изделиям.

Например, некоторые производители предлагают кабели LSZH с низким содержанием дыма и без галогенов, в то время как другие предлагают LSF с функцией «мало дыма и огня». Во многих случаях запутанный набор акронимов также подчеркивает субъективную природу самой терминологии. Например, до сих пор не определено, что именно характеризует продукцию с низким уровнем дыма? Имеет ли термин «нулевой галоген» отсутствие галогенированных материалов или это относится к галогеновым выбросам только в условиях пожара.

Виды и маркировка LS-кабелей

Распространение правил, кодексов и разрозненных норм и стандартов мешает производителям кабелей адекватно определять, действительно ли  они выпускают продукцию с рейтингом LS

Поэтому при покупке такой модификации проводниковых изделий важно не ошибиться, а лучше сравнить LS изделия от нескольких производителей, выбрать кандидатов, у которых огнестойкость кажется удовлетворительной, а затем сравнить их гибкость, температурный диапазон, радиус изгиба, срок службы и другие ключевые показатели

Лучший вариант должен обладать как превосходными характеристиками, связанными с огнем, так и эксплуатационными параметрами. Отечественные производители выпускают сегодня LS-продукцию для разных типов кабелей: силовых, контрольных, ОПС и СОУЭ, монтажных и других.

Конструкция провода

Провод ВВГнг может содержать до 5 токопроводящих жил. В зависимости от характеристик им может быть присвоен первый или второй класс в соответствии с ГОСТ 22483.

  • По своей форме жилы бывают секторными или круглыми.
  • Каждая жила имеет индивидуальную изоляцию из поливинилхлорида. Ее толщина должна составлять не менее 0,3 мм. Изоляция должна заполнять все промежутки между жилами, не оставляя никаких пустот.
  • Жилы могут быть выполнены в виде единого провода или скручиваться из нескольких. В последнем случае (это более характерно для секторальных проводов) производители могут отказаться от индивидуальной поливинилхлоридной изоляции, покрыв скрутку внахлест слоем термоскрепленного полотна или полиэтилентерефталатной пленки.
  • Как правило, токопроводящие жилы маркируются разными цветами для удобства при проведении монтажных работ.
  • Кабель может иметь жилы заземления и нулевые. Они могут отличаться не только расцветкой (заземление – желто-зеленые, нулевые – голубые), но и площадью сечения. В таком случае это также отображается в маркировке провода, например, ВВГнг LS 5х10 + 1х5(N).

Продукция данного типа выпускается под напряжение 660 В и 1000 В при стандартной частоте переменного тока 50 Гц. Провода в этом случае будут отличаться толщиной изоляционных слоев, а следовательно, и диаметром. Так, кабель ВВГнг LS 3х2,5 на 660 В имеет номинальный наружный диаметр 9,3 мм, а такой же кабель, но рассчитанный на 1000 В – 10,2 мм.

Кабельные различия между LS и ПВХ

В отличие от оболочек из ПВХ, в кабелях LS используется защита, изготовленная из термопластичных материалов, которые практически не образуют дыма и значительно уменьшают распространение пламени, что позволяет людям легче выходить из зоны пожара, а служащим МЧС более быстро выполнять свою работу по ликвидации очага возгорания. Соединения LS обычно основаны на полиолефине и легированы гидратированными минералами, в результате чего получается прозрачный и менее плотный дым.

За годы, прошедшие с момента появления кабелей LS, были введены другие составы, которые дают еще лучшие результаты при сохранении требуемых электрических характеристик изделий. Полимерные материалы, не являющиеся по своей природе огнезащитным составом, содержат добавки, такие как неорганические гидраты — тригидрат алюминия или гидроксид магния, которые замедляют процесс воспламенения. Нужно отметить, что слишком насыщенное легирование для LS, ухудшает некоторые физические свойства оболочек, которые обязаны защищать электроконструкцию от внешних и внутренних воздействий. Поэтому в промышленности разработаны сбалансированные составы для увеличения эффективности работы силовых кабелей под нагрузкой и в тоже время обладающих свойствами LS.

Расшифровка индексов

Индексы кабельной продукции изложены в разделе 5 ГОСТ 31565-2012, а область применения в разделе 6 таблицы 2.

Индекс нг(А) добавляется ко всем типам исполнения кабельного изделия (кроме кабелей без обозначения). Буква в скобке (А/B/C/D) — класс плотности пучка, рассчитывается по объему горючей массы л*м3.

Раздел 5 пункт 5.10 ГОСТ 31565-2012

Есть 4 категории плотности пучка:  А — максимально возможная плотность пучка по объему горючей массы. Пучок категории А состоит из 300-400 кабелей.  B,С,D — в остальных категориях количество кабелей меньше, соответственно и плотность в кабеле будет меньше.

Сейчас на рынке почти вся кабельная продукция изготавливается по плотности пучка категории А. Если вы планируете использовать категории B,С,D — вам необходимо рассчитать объем горючей массы, чтобы выявить подходит ли выбранная категория кабеля для использования в условиях объекта.

В любом случае, какой бы кабель вы не использовали, нужно учитывать объем горючей нагрузки кабелей.

Кабели силовые

Подземные кабели используются для силовых применений, где воздушные линии нецелесообразны. Они широко применяются в густонаселенных городских районах, на фабриках и объектах ЖКХ. ПВХ модификация проводниковой продукции имеет ряд преимуществ перед воздушными линиями — меньшие потери напряжения и низкие затраты на техническое обслуживание. Однако они дороже в изготовлении, и самое главное они более пожароопасные, особенно при размещении в кабельных каналах. Поэтому отечественные производители стали выпускать LS — кабеля для напряжения 0.4, 1, 6, 10 и 35 кВ.

Популярные модификации в сетях до 0.4кВ в помещениях категории А:

  • АВВГ-Пнг(A)-LS, алюминий, алюминиевый бронепокров, low smoke — мало дымный.
  • АПвБШвнг(A)-LS-ХЛ, алюминий, алюминиевый бронепокров, low smoke — мало дымный, хладостойкий.
  • ВБШвнг(А)-FRLS алюминий, алюминиевый бронепокров, low smoke — мало дымный, соответствует требованиям по огнестойкости.
  • АВВГнг(A)-LSLTx, алюминий, алюминиевый бронепокров, low smoke — мало дымный, низкие показатели токсичности продуктов горения.

Популярные модификации в сетях до 1 кВ в помещениях категории А:

  • АВВГ-Пнг(A)-LS — алюминий, алюминиевый бронепокров, low smoke — мало дымный
  • АПвБШвнг(A)-LS-ХЛ алюминий, алюминиевый бронепокров, low smoke — мало дымный, хладостойкий
  • АВВГнг(A)-LSLTx алюминий, алюминиевый бронепокров, low smoke — мало дымный, низкие показатели токсичности продуктов горения.

Популярные модификации в сетях до 10 кВ в помещениях категории А и В:

  • ПвБВнг(А)-LS медный, алюминиевый бронепокров, low smoke — мало дымный не распространяет горения по помещениям кат. А
  • АПвБВнг(А)-LS алюминиевый, алюминиевый бронепокров, low smoke — мало дымный не распространяет горение по помещениям кат. А
  • ПвВнг(В)-LS медный, алюминиевый бронепокров, low smoke — мало дымный не распространяет огня по помещению кат. В

Характеристики кабеля ВВГ

Все характеристики любого кабеля можно условно разделить на механические и на электрические. Для нас важны оба эти параметра поэтому давайте остановимся на каждом из них подробнее.

Механические характеристики кабеля ВВГ

Начнем наш разговор с механических характеристик. Под данным параметром мы подразумеваем стойкость кабеля к механическим, температурным и химическим воздействиям.

Диаметр изгиба кабеля по ГОСТ

  • Первым в списке свойств будет радиус закругления кабеля. Он зависит от типа жил, из которых изготовлен кабель, и дает понятие насколько сильно можно изгибать кабель при монтаже. Согласно ГОСТ для одножильных кабелей этот параметр составляет 10 диаметров кабеля, а для многожильных кабелей составляет 7,5 диаметров. Более подробно с особенностью данного параметра вы можете познакомится на видео.
  • Следующим важным параметром являются температурные режимы. Для примера возьмем кабель силовой ВВГ 3×1,5. Его нормальными режимами эксплуатации являются температуры от -50⁰С до +50⁰С. Для любых кабелей и проводов с виниловой изоляцией это является нормой.

На фото характеристики кабеля ВВГ

  • В то же время монтировать такой кабель можно лишь при температуре изделия не ниже 15⁰С. Если предполагается монтаж при более низких температурах, то кабель предварительно прогревают. Если монтаж вы выполняете своими руками, то прогрев лучше выполнять за счет подключения к кабелю соответствующей нагрузки.
  • Но в аварийных режимах кабели ВВГ должны нормально выдерживать и более высокие температуры. Так температура до +70⁰С считается нормальной. А периодически, на время протекания токов короткого замыкания, кабель должен выдерживать температуры до +160⁰С.

Сертификат производителя кабеля ВВГ

Также сертификат соответствия должен подтверждать способность кабеля работать при относительной влажности до 98%. И это при температуре 35⁰С. Изделия же в тропическом климатическом исполнении должны быть стойки к образованию грибков.

Другие механические характеристики кабелей ВВГ

Кроме приведенных, существуют и другие механические характеристики кабелей ВВГ. Например, прочность на растяжение, удлинение на разрыв, требования по старению изоляции и уменьшению ее массы, но такие параметры навряд ли будут интересны непрофессионалам. Поэтому в нашем обзоре мы не будем их рассматривать.

Электрические характеристики кабеля ВВГ

Но как бы то ни было кабель – это, в первую очередь, проводник. Поэтому электрические параметры не менее важны чем механические

Им то мы и уделим наше внимание напоследок

Сопротивление жил кабеля ВВГ

Одним из основных электрических параметров является сопротивление провода. Этот показатель зависит от типа жилы и ее сечения. Для примера ВВГ 3×1,5 кабель силовой с одножильным проводом будет иметь сопротивление не более 12,1 Ом/км. А кабель с сечением в 35 мм2 сопротивление не более 0,524Ом/км.

Электрическое сопротивление изоляции кабеля ВВГ

  • Следующим важным параметром является сопротивление изоляции провода. Оно так же зависит от температуры и сечения провода. Так для провода сечением до 1,5 мм2 сопротивление изоляции должно быть не менее 12МОм. А для кабелей с сечением выше 10 мм2 оно должно составлять не менее 7МОм.
  • Так же провод должен иметь сертификат на то, что он прошел электрические испытания. Их проводят переменным током с частотой в 50Гц. Кабели ВВГ на напряжение до 660В должны в течение 10 минут выдерживать напряжение в 3кВ. А кабель на напряжение до 1кВ должен выдерживать то же время напряжение в 3,5кВ.

Отечественные стандарты

Российские производители кабельной продукции выпускают изделия с модификацией LS соответствующих стандартам МК (ИСО 3166) 004/97 и IЕС 61034-1/2005 регулирующим условия тестирования   плотности дыма при возгорании кабелей.

Стандарт РФ LS кабелей отражает их соразмерность по ряду показателей огнестойкости:

  • «НГ» — продукция отвечает нормам ГОСТ 12176, ч. 3 (ГОСТ Р МЭК 332-3) по распространению огня;
  • «LS» (low smoke) — соответствует нормам МЭК 61034.1.2 по  образованию дыма при горении;
  • «HF» (halogen free) — соответствует нормам ГОСТ Р МЭК 60754.2 коррозионной активности продуктов горения;
  • «FR» (fire resistance) — соответствует нормам ГОСТ Р МЭК 60331.11/12/23/25 по огнестойкости.

Классификация кабелей

В обозначении марки кабеля, должен быть указан тип исполнения, в соответствии с показателями пожарной опасности. Также, согласно ГОСТ, в обозначении марок кабельных изделий, предназначенных для групповой прокладки, в скобках должны добавляться буквенные индексы, указывающие на соответствие кабельных изделий требованиям по нераспространению горения:

  • нг (A F/R) — показатель пожарной опасности ПРГП 1а (категория A F/R)
  • нг (А) — показатель пожарной опасности ПРГП 1б (категория А)
  • нг (В) — показатель пожарной опасности ПРГП 2 (категория В)
  • нг  — показатель пожарной опасности ПРГП 3 (категория С)
  • нг (D) — показатель пожарной опасности ПРГП 4 (категория D)

ПРГП  в данном случае расшифровывается как предел распространения горения для групповой прокладки.

Все эти индексы, указанные в скобках, указывают на такой параметр, как класс плотности пучка кабелей, рассчитываемый по объему горючей массы. А горючая масса – это общий объём всех горючих веществ в кабелях, проложенных в пучке на 1 метр в литрах.

На данный момент почти вся выпускаемая кабельная продукция имеет категорию А.

По типу исполнения все кабели подразделяются на несколько категорий — не распространяющие горение при одиночной прокладке, при групповой прокладке, с пониженным дымо- и газовыделением, с низкой токсичностью продуктов горения и т.д. Каждому из этих классов присваивается соответствующий буквенный индекс. Также в зависимости от присвоенной категории кабеля, в нормативной документации указывается область их применения,  с учетом класса функциональной пожарной опасности здания.

  1. нг (не горючий) — Не распространяющий горение, то есть после возгорания самостоятельно затухает через определённое время. Данный тип может использоваться для одиночной прокладки в производственных помещениях, а также для одиночной и групповой прокладки в открытых кабельных сооружениях наружных электроустановок. Но в зданиях, закрытых электроустановках и сооружениях при групповой прокладке этот тип кабеля не рекомендован.
  2. . LS (Low Smoke) – Данное обозначение указывает на то, что кабель с пониженным дымо- и газовыделением при горении и тлении. Эти кабели уже допускается применять в жилых зданиях, закрытых помещениях и во внутренних электроустановках. Однако кабели LS не соответствуют в полной мере требованиям безопасности по токсичности продуктов горения, выделению коррозионно-активных газообразных продуктов.
  3. FRLS (Fire Resistant) – Помимо пониженного выделения дыма и газа, кабели с данной маркировкой являются еще и огнестойкими. Согласно ГОСТ, кабели с таким индексом должны сохранять свои свойства в условиях пожара. Период работоспособности в таких аварийных условиях устанавливается отдельно производителем кабеля и может составлять около 1,5-3,0 часов.Данный тип кабеля может применяться помимо прочего, в системах противопожарной защиты, а также других системах, которые должны сохранять работоспособность в условиях пожара.
  4. HF (Halogen Free) – Данное обозначение свидетельствует о том, что кабель не содержит коррозионно-активных газообразных продуктов. Конечно, какое-то незначительное содержание все равно присутствует, но в допустимых пределах. По сравнению с другими классами HF выделяет гораздо меньше вредных галогенов (фтор, хлор). Кабели с данным индексом рекомендованы к прокладке в местах с массовым пребыванием людей, сюда можно отнести торговые центры, многоэтажные жилые дома, различные комплексы.

В сочетании с FR (FRHF) данный вид показывает наилучшие результаты по классу безопасности. Поэтому, в некоторых странах, постепенно идет тенденция к переходу именно на FRHF, у нас же в основном применяется либо нгLS, либо FRLS.

Различные признаки для этих кабелей

Согласно п.4.1 е)-ж) ГОСТ 31996-2012 расшифровка для этих кабелей ВВГ, ВВГнг(А) и ВВГнг(А)-LS:

е) по исполнению в части показателей пожарной опасности:

  • не распространяющие горение при одиночной прокладке (без обозначения);
  • не распространяющие горение при групповой прокладке (нг): по категории A — нг(A),
  • не распространяющие горение при групповой прокладке, с пониженным дымо- и газовыделением (нг-LS);

ж) по форме поперечного сечения кабеля:

  • круглые (без обозначения);
  • плоские (П).

В соответствии с п.6.3.2 кабели исполнений «нг», «нг-LS» не должны распространять горение при групповой прокладке. Категорию испытания A устанавливают в технических условиях на кабели конкретных марок.

Согласно п.6.3.3 кабели исполнений «нг-LS» должны обладать низким дымо- и газовыделением при горении и тлении.

Итоговая расшифровка

ВВГ — это кабель с медными жилами, с изоляцией и оболочкой из поливинилхлоридного пластиката, не распространяющий горение при одиночной прокладке.

ВВГнг(А) — это кабель с медными жилами, с изоляцией и оболочкой из поливинилхлоридного пластиката пониженной пожарной опасности, не распространяющий горение при групповой прокладке по категории A.

ВВГнг(А)-LS — это кабель с медными жилами, с изоляцией и оболочкой из поливинилхлоридного пластиката пониженной пожарной опасности, не распространяющий горение при групповой прокладке по категории A с пониженным дымо- и газовыделением.

Отличия в области применения кабелей по пожарной опасности

Область применения кабелей по пожарной опасности приведена в ГОСТ 31565-2012 «Кабельные изделия. Требования пожарной безопасности».

Данный ГОСТ 31565 распространяется на кабельные изделия, к которым предъявляются требования по пожарной безопасности, предназначенные для прокладки в зданиях и сооружениях, и устанавливает классификацию, требования пожарной безопасности, преимущественные области применения. ГОСТ 31565 не распространяется на кабельные изделия, предназначенные для прокладки в земле и воде, а также на маслонаполненные кабели, обмоточные и неизолированные провода.

Выделим основные отличия в применении кабелей ВВГ, ВВГнг(А) и ВВГнг(А)-LS по ГОСТ 31565.

Согласно таблице 2 раздела 6 «Преимущественные области применения кабельных изделий с учетом их типа исполнения»:

Для прокладки, с учетом объема горючей нагрузки кабелей, в открытых кабельных сооружениях (эстакадах, галереях) наружных электроустановок
Для прокладки, с учетом объема горючей нагрузки кабелей, во внутренних электроустановках, а также в зданиях, сооружениях и закрытых кабельных сооружениях

Краткая расшифровка маркировки кабелей ВВГ в видеоролике:

Кабели нг(А)-FRLS и нг(А)-FRHF

нг(А)-FRLS – огнестойкий кабель, не распространяющий горение при групповой прокладке, с низким дымо-газовыделением (Fire Resistant Low Smoke)

нг(А)-FRHF – огнестойкий кабель, не распространяющий горение при групповой прокладке, с низким дымо-газовыделением и низкой коррозионной активностью, безгалогеновый (Fire Resistant Halogen Free)

Индексы нг(А)-FRLS и нг(А)-FRHF — взаимозаменяемы, вы можете использовать либо один, либо другой.

Кабели нг(А)-FRLS и нг(А)-FRHF применяются в системах противопожарной защиты (пожарная сигнализация, оповещение и управление эвакуацией и т.д.) на всех объектах кроме тех, которые указаны в таблице 2 ГОСТ 31565-2012.

Другие системы, которые должны работать при пожаре, указаны в ФЗ-123:

ФЗ-123 статья 82 пункт 2
